Bài 5: Biểu đồ với ggplot2

Vẽ bản tổng kết mức độ nhạy cảm kháng sinh, xu hướng đề kháng có khoảng tin cậy, và dùng giao diện chung của khóa học

Vì sao bạn nên quan tâm?

Mỗi năm, bản tổng kết mức độ nhạy cảm kháng sinh của bệnh viện được dán ở phòng trực ICU, và bác sĩ trực nhìn vào đó để chọn kháng sinh trong những giờ đầu cho người bệnh nhiễm khuẩn huyết. Theo khảo sát toàn quốc, khoảng 37% chủng K. pneumoniae đã kháng carbapenem (Larsson và c.s. 2025); một bệnh viện tỉnh chỉ có vài chục chủng mỗi năm có thể thấy tỷ lệ năm nay “tăng vọt” chỉ do ngẫu nhiên. Nếu biểu đồ không ghi số chủng và khoảng tin cậy, hội đồng có thể chuyển cả ICU sang colistin, mỗi ngày đắt gấp 23 lần meropenem generic theo giá trúng thầu quy về năm 2025 (Bệnh viện Trung ương Thái Nguyên 2023; Bệnh viện Đa khoa khu vực Củ Chi 2024). Bài này dạy vẽ antibiogram và xu hướng kèm n và KTC, để người đọc phân biệt tín hiệu thật với nhiễu.

Mục tiêu học tập

Sau bài này, bạn có thể:

1. Giải thích các lớp của một biểu đồ ggplot2: dữ liệu, ánh xạ thẩm mỹ, hình học, thang đo, chia ô và giao diện.
2. Vẽ bản tổng kết mức độ nhạy cảm kháng sinh (antibiogram) dạng bản đồ nhiệt, đánh dấu ô không thử nghiệm và ô có quá ít chủng.
3. Vẽ xu hướng tỷ lệ đề kháng theo năm kèm khoảng tin cậy, tách theo bệnh viện và theo loài.
4. Áp dụng theme_course() và bảng màu pal_course, rồi lưu hình bằng save_fig().

Ý chính

• ggplot2 xây biểu đồ theo lớp: ggplot(dữ liệu, aes(...)) + geom_...() + scale_...() + facet_...() + theme_...() (Wickham 2010).
• Ánh xạ (aes(colour = hospital)) nối một cột dữ liệu với một thuộc tính hình ảnh. Đặt cố định (colour = "red" bên ngoài aes()) áp một giá trị cho mọi điểm. Nhầm hai cách này là lỗi phổ biến nhất.
• ggplot2 cần dữ liệu dạng dài: mỗi dòng là một điểm hoặc một ô cần vẽ. Đó là lý do Bài 4 chuyển dạng dữ liệu.
• Một tỷ lệ không kèm cỡ mẫu và khoảng tin cậy dễ bị hiểu sai. Hãy hiển thị n và KTC.
• Theo khuyến cáo của Clinical and Laboratory Standards Institute (CLSI), được Tran và cộng sự trích dẫn, bản tổng kết tích lũy chỉ nên báo cáo nhóm có ít nhất 30 chủng (Tran và c.s. 2023).
• Bảng màu phải phân biệt được với người mù màu. pal_course dùng các màu Okabe-Ito (Okabe và Ito 2008).
• Mọi hình được tạo bằng mã và lưu bằng save_fig(). Không chỉnh hình bằng tay.

Nội dung

Ngữ pháp đồ họa

ggplot2 hiện thực hóa “ngữ pháp đồ họa theo lớp” (Wickham 2010). Một biểu đồ gồm: dữ liệu; ánh xạ thẩm mỹ (aes) từ cột sang vị trí x, y, màu, kích thước; hình học (geom_point, geom_line, geom_tile, geom_bar) quyết định vẽ gì; thang đo (scale_*) quyết định giá trị biến thành màu hay nhãn trục ra sao; chia ô (facet_wrap) lặp lại biểu đồ cho từng nhóm; và giao diện (theme) cho các phần không phải dữ liệu như phông chữ, lưới, vị trí chú giải. Sách ggplot2: Elegant Graphics for Data Analysis trình bày đầy đủ cách tiếp cận này (Wickham, Navarro, và Pedersen không ngày).

Đọc một lệnh ggplot() từ trái sang phải như đọc một câu: “lấy bảng first, đặt bệnh viện lên trục x, tô màu theo loài, vẽ cột đếm số dòng, dùng bảng màu của khóa học, đặt nhãn tiếng Việt, áp giao diện của khóa học”.

Bản tổng kết mức độ nhạy cảm kháng sinh

Bản tổng kết mức độ nhạy cảm kháng sinh tích lũy (cumulative antibiogram) là bản tóm tắt thường niên tỷ lệ nhạy cảm theo loài × kháng sinh tại một cơ sở y tế, dùng để theo dõi xu hướng đề kháng tại chỗ và hỗ trợ quyết định lâm sàng và kiểm soát nhiễm khuẩn (Hindler và Stelling 2007). Theo CLSI, bản tổng kết báo cáo tỷ lệ nhạy cảm (%S). Khóa học này vẽ tỷ lệ đề kháng (%R), vì dữ liệu giám sát và đầu vào của mô hình dùng đề kháng; khi có kết quả I, %R không bằng 100% − %S. Bản đồ nhiệt (geom_tile) đọc nhanh hơn bảng số: màu đậm là tỷ lệ đề kháng cao. Ba quy tắc trình bày: (1) mỗi ô ghi cả tỷ lệ lẫn n; (2) ô không thử nghiệm để trống, không tô màu như tỷ lệ 0%; (3) ô có ít hơn 30 chủng được đánh dấu thay vì báo cáo như bình thường, vì tỷ lệ tính trên ít chủng dao động rất mạnh (Tran và c.s. 2023).

Xu hướng có khoảng tin cậy

Khi so sánh tỷ lệ đề kháng giữa các năm và các bệnh viện, mỗi điểm cần kèm KTC. Nếu không, một bệnh viện nhỏ với vài chục chủng có thể trông như có “đợt tăng vọt” chỉ do ngẫu nhiên. geom_pointrange() vẽ điểm cùng KTC; position_dodge() dịch nhẹ các bệnh viện để thanh KTC không đè lên nhau; facet_wrap(~organism) tách mỗi loài thành một ô.

Giao diện chung của khóa học

theme_course() trong _shared/R/helpers.R là một hàm bình thường: nó lấy theme_minimal() rồi bỏ lưới phụ, đặt chú giải ở dưới và in đậm tiêu đề. pal_course là bảng tám màu Okabe-Ito. Dùng chung hai thứ này giúp mọi hình trong khóa học trông thống nhất. Bạn vẫn chỉnh được cho từng hình bằng cách cộng thêm theme(...).

Thực hành

Nạp dữ liệu sạch, giữ chủng đầu tiên và chuyển sang dạng dài, đúng như Bài 4.

if (!isTRUE(l10n_info()[["UTF-8"]])) invisible(Sys.setlocale("LC_CTYPE", "en_US.UTF-8"))
source("../_shared/R/helpers.R")
source("../_shared/R/vn_data.R")
source("code/model.R")
options(warnPartialMatchDollar = TRUE)   # `$` that silently matches a shortened name now warns
library(ggplot2)
p_sim <- read_params("params/amr_sim.csv")
ref <- read_params("params/reference_data.csv")
iso <- simulate_isolates(p_sim, seed = 2025)   # clean data (Lesson 4 shows the cleaning)
first <- first_isolates(iso)
long <- to_long(first)
abx_levels <- names(ANTIBIOTICS)
org_levels <- unname(ORGANISMS)

Biểu đồ đầu tiên, xây từng lớp: dữ liệu và ánh xạ, hình học cột, thang màu, nhãn và giao diện. Kiểm tra: stopifnot() đọc chiều cao các cột từ chính đối tượng biểu đồ và xác nhận tổng bằng số chủng đầu tiên.

# data + aesthetic mapping + geometry; then scales, labels and theme as extra layers
fig_bar <- ggplot(first, aes(x = hospital, fill = organism)) +
  geom_bar() +
  scale_fill_manual(values = pal_course[1:3], name = NULL) +
  labs(x = "Bệnh viện", y = "Số người bệnh (chủng đầu tiên)",
       title = paste0("Số chủng đầu tiên theo bệnh viện và vi khuẩn, cả ", p_sim$n_years,
                      " năm (dữ liệu mô phỏng)")) +
  theme_course()
save_fig(fig_bar, "l05-bar.png", width = 7, height = 4)
# Sanity check on the PLOT itself: the bar heights drawn by ggplot2 add up to the first isolates
stopifnot(sum(ggplot2::ggplot_build(fig_bar)$data[[1]]$count) == nrow(first))

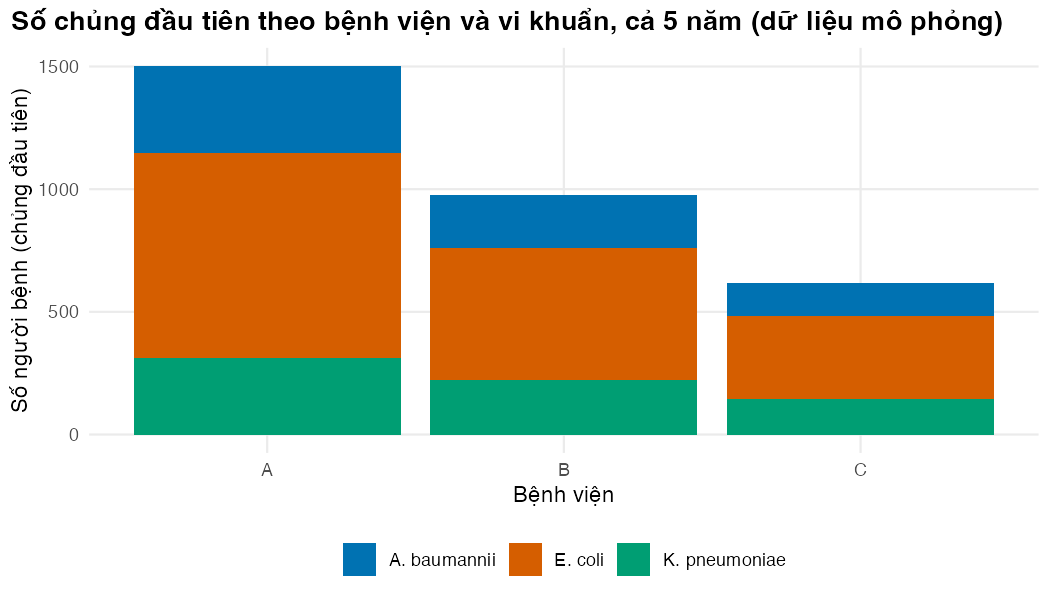

Số chủng đầu tiên theo bệnh viện và loài vi khuẩn (dữ liệu mô phỏng)

Chuẩn bị dữ liệu cho bản tổng kết năm cuối: tóm tắt theo bệnh viện × loài × kháng sinh, ghép với lưới đầy đủ để các tổ hợp không thử nghiệm vẫn có một ô, rồi tạo nhãn. Kiểm tra: bảng chéo cho thấy bao nhiêu ô được báo cáo, bao nhiêu ô quá ít chủng, bao nhiêu ô không thử nghiệm.

last_year <- max(first$year)
abg <- resistance_summary(long[long$year == last_year, ],
                          by = c("hospital", "organism", "antibiotic"))
# Complete grid so that "not tested" combinations appear as empty cells
grid <- expand.grid(hospital = HOSPITALS, organism = org_levels, antibiotic = abx_levels,
                    stringsAsFactors = FALSE)
abg <- merge(grid, abg, all.x = TRUE)
min_n <- ref$min_isolates_report
abg$reportable <- !is.na(abg$n) & abg$n >= min_n
abg$label <- ifelse(is.na(abg$n), "không\nthử",
                    ifelse(abg$reportable, paste0(round(100 * abg$est), "%\nn=", abg$n),
                           paste0("n=", abg$n, "\n<", min_n)))
abg$fill <- ifelse(abg$reportable, abg$est, NA)
abg$antibiotic <- factor(abg$antibiotic, levels = abx_levels)
abg$organism <- factor(abg$organism, levels = rev(org_levels))
abg$hospital <- factor(paste0("Bệnh viện ", abg$hospital, " (", HOSPITAL_TYPES[abg$hospital], ")"))
table(reportable = abg$reportable, tested = !is.na(abg$n))

          tested
reportable FALSE TRUE
     FALSE     3    9
     TRUE      0   33

n_small_cells <- sum(!abg$reportable & !is.na(abg$n))
# The lesson says the only untested cells are A. baumannii x CRO, in all three hospitals
untested <- abg[is.na(abg$n), ]
stopifnot(nrow(untested) == length(HOSPITALS), all(untested$organism == "A. baumannii"),
          all(untested$antibiotic == "CRO"))

Năm 2025 có 9 ô có ít hơn 30 chủng; các ô đó tô xám và chỉ ghi n.

Vẽ bản đồ nhiệt: geom_tile() cho các ô, geom_text() cho nhãn, scale_fill_gradient() với na.value màu xám cho ô không báo cáo. Kiểm tra: ô A. baumannii × CRO ghi “không thử” ở cả ba bệnh viện.

fig_abg <- ggplot(abg, aes(x = antibiotic, y = organism, fill = fill)) +
  geom_tile(colour = "white", linewidth = 0.8) +
  geom_text(aes(label = label), size = 2.6, lineheight = 0.9) +
  facet_wrap(~hospital) +
  scale_fill_gradient(low = "#FFF5EB", high = pal_course[2], limits = c(0, 1),
                      labels = function(x) paste0(100 * x, "%"),
                      na.value = "grey90", name = "Tỷ lệ đề kháng (R)") +
  labs(x = NULL, y = NULL,
       title = paste0("Tỷ lệ đề kháng (R) năm ", last_year),
       subtitle = paste0("Chủng đầu tiên, dữ liệu mô phỏng. Ô xám: không thử nghiệm hoặc ít hơn ",
                         min_n, " chủng")) +
  theme_course() +
  theme(panel.grid = element_blank(), axis.text.x = element_text(angle = 45, hjust = 1))
save_fig(fig_abg, "l05-antibiogram.png", width = 9, height = 4.2)

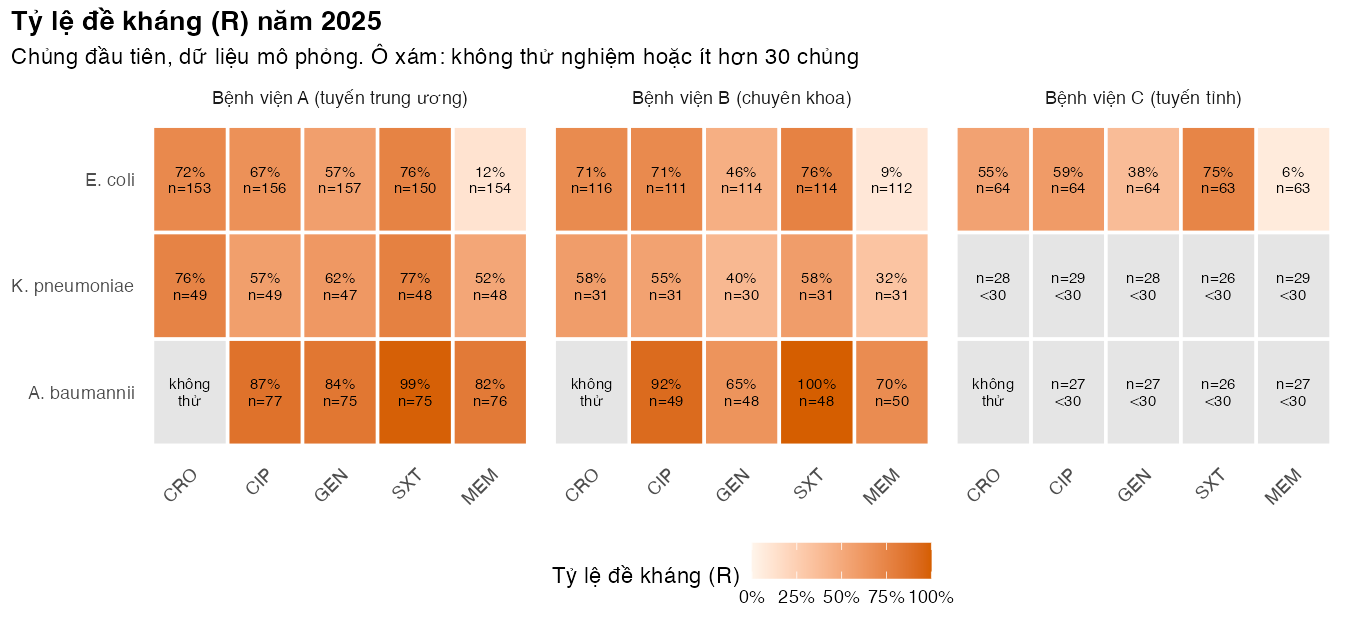

Bản tổng kết mức độ nhạy cảm kháng sinh năm cuối, theo bệnh viện: tỷ lệ đề kháng và số chủng (dữ liệu mô phỏng)

Dữ liệu cho biểu đồ xu hướng: tỷ lệ đề kháng meropenem theo bệnh viện × loài × năm, kèm KTC Wilson. Kiểm tra: ước lượng luôn nằm giữa hai cận.

trend <- resistance_summary(long[long$antibiotic == "MEM", ],
                            by = c("hospital", "organism", "year"))
trend$organism <- factor(trend$organism, levels = org_levels)
head(trend[, c("hospital", "organism", "year", "n_r", "n", "est")], 4)

  hospital     organism year n_r   n       est
1        A A. baumannii 2021  50  77 0.6493506
2        B A. baumannii 2021  21  44 0.4772727
3        C A. baumannii 2021  18  33 0.5454545
4        A      E. coli 2021  26 160 0.1625000

stopifnot(all(trend$lo <= trend$est), all(trend$est <= trend$hi))
widest <- trend[which.max(trend$hi - trend$lo), ]

KTC rộng nhất thuộc về A. baumannii ở bệnh viện C năm 2023: 19 chủng, KTC rộng 37.0 điểm phần trăm.

Vẽ xu hướng: đường nối các năm, điểm kèm KTC, mỗi loài một ô. Kiểm tra: trục y cố định từ 0% đến 100% ở mọi ô để so sánh được giữa các loài.

dodge <- position_dodge(width = 0.4)
fig_trend <- ggplot(trend, aes(x = year, y = est, colour = hospital)) +
  geom_line(position = dodge) +
  geom_pointrange(aes(ymin = lo, ymax = hi), position = dodge, size = 0.25) +
  facet_wrap(~organism) +
  scale_colour_manual(values = pal_course[c(1, 2, 3)], name = "Bệnh viện") +
  scale_y_continuous(limits = c(0, 1), labels = function(x) paste0(100 * x, "%")) +
  labs(x = "Năm", y = "Tỷ lệ đề kháng meropenem (KTC 95% Wilson)",
       title = "Xu hướng đề kháng meropenem theo bệnh viện (chủng đầu tiên, dữ liệu mô phỏng)") +
  theme_course()
save_fig(fig_trend, "l05-trend.png", width = 9, height = 4.2)

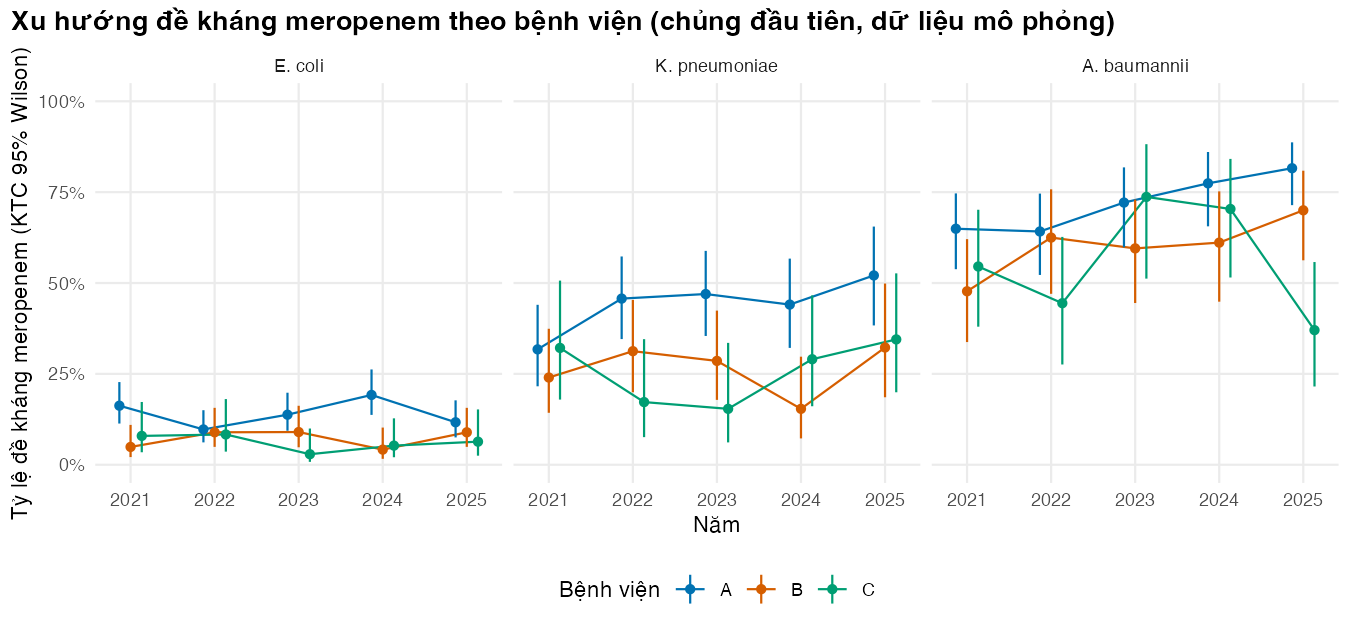

Xu hướng đề kháng meropenem theo bệnh viện và loài, kèm KTC 95% Wilson (dữ liệu mô phỏng)

Biểu đồ “quả tạ” (dumbbell) so sánh tỷ lệ đề kháng tính trên mọi chủng với tỷ lệ tính trên chủng đầu tiên, cho từng loài × kháng sinh. Kiểm tra: stopifnot() xác nhận số cặp trên biểu đồ bằng số cặp loài × kháng sinh có thử nghiệm.

# All isolates versus first isolates: a "dumbbell" chart shows the bias from repeats
all_iso <- resistance_summary(to_long(iso))
dd <- merge(all_iso[, c("organism", "antibiotic", "est")],
            resistance_summary(long)[, c("organism", "antibiotic", "est")],
            by = c("organism", "antibiotic"), suffixes = c("_all", "_first"))
dd$antibiotic <- factor(dd$antibiotic, levels = rev(abx_levels))
dd$organism <- factor(dd$organism, levels = org_levels)
n_pairs <- nrow(unique(long[, c("organism", "antibiotic")]))   # organism x antibiotic pairs tested
stopifnot(nrow(dd) == n_pairs)
fig_dedup <- ggplot(dd, aes(y = antibiotic)) +
  geom_segment(aes(x = est_first, xend = est_all, yend = antibiotic), colour = "grey60") +
  geom_point(aes(x = est_first, colour = "Chủng đầu tiên"), size = 2.4) +
  geom_point(aes(x = est_all, colour = "Mọi chủng"), size = 2.4) +
  facet_wrap(~organism) +
  scale_colour_manual(values = c("Chủng đầu tiên" = pal_course[1], "Mọi chủng" = pal_course[2]),
                      name = NULL) +
  scale_x_continuous(labels = function(x) paste0(100 * x, "%")) +
  labs(x = "Tỷ lệ đề kháng (R)", y = NULL,
       title = "Tỷ lệ đề kháng: mọi chủng so với chỉ chủng đầu tiên (dữ liệu mô phỏng)") +
  theme_course()
save_fig(fig_dedup, "l05-dedup.png", width = 9, height = 4)
gap <- dd$est_all - dd$est_first
max_gap <- max(gap)
top_gap <- dd[which.max(gap), c("organism", "antibiotic")]
top_gap

        organism antibiotic
13 K. pneumoniae        MEM

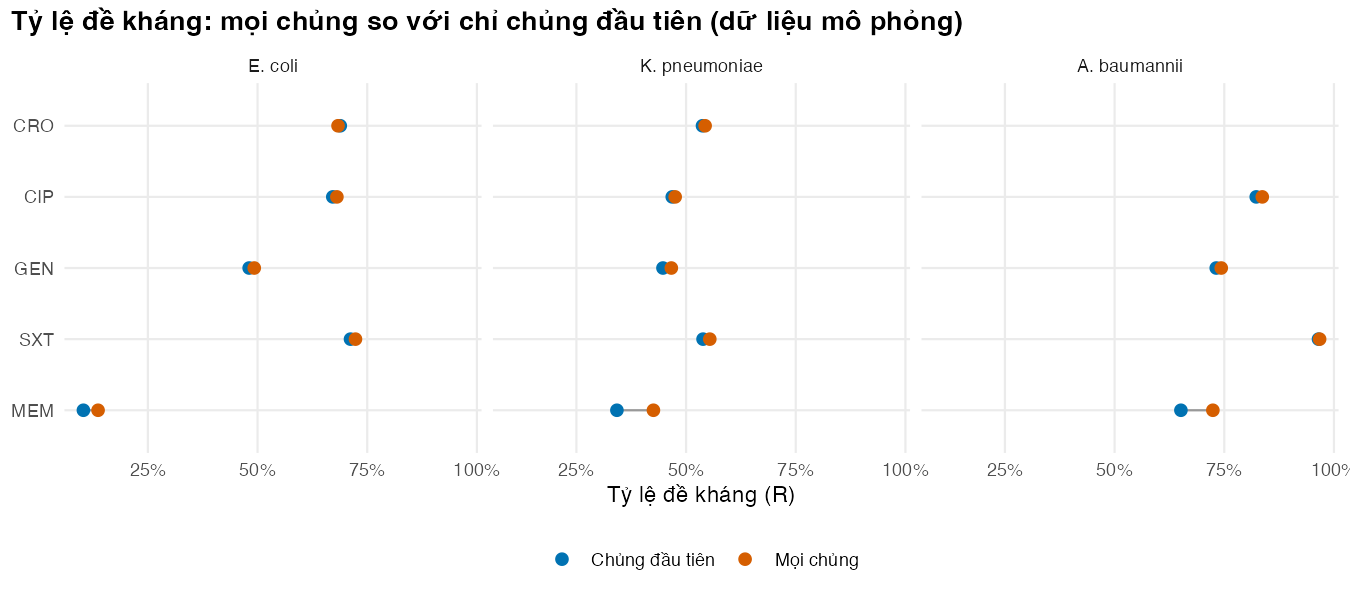

Tỷ lệ đề kháng tính trên mọi chủng so với chủng đầu tiên (dữ liệu mô phỏng)

Biểu đồ có đủ 14 cặp (3 loài × 5 kháng sinh, trừ A. baumannii × CRO). Chênh lệch lớn nhất giữa hai cách tính là 8.3 điểm phần trăm, ở cặp K. pneumoniae × MEM. Điều này khớp với cách dữ liệu được mô phỏng: việc cấy lại phụ thuộc vào kết quả meropenem (xác suất cấy lại là giá trị minh họa).

Giao diện của khóa học chỉ là một hàm. In hàm ra để xem nó làm gì, rồi điều chỉnh cho một slide: chữ lớn hơn, chú giải bên phải. Kiểm tra: kết quả vẫn là một đối tượng ggplot, nên có thể lưu bằng save_fig().

# The course theme is an ordinary function that returns ggplot2 theme settings
theme_course

function (base_size = 11)
{
    ggplot2::theme_minimal(base_size = base_size) + ggplot2::theme(panel.grid.minor = ggplot2::element_blank(),
        legend.position = "bottom", plot.title.position = "plot",
        plot.title = ggplot2::element_text(face = "bold"))
}
<bytecode: 0x107f59118>

# Adjust it for a slide: larger text, legend on the right
fig_slide <- fig_trend + theme_course(base_size = 14) + theme(legend.position = "right")
class(fig_slide)

[1] "ggplot2::ggplot" "ggplot"          "ggplot2::gg"     "S7_object"
[5] "gg"

Mẹo thực hành

• Lưu biểu đồ vào một đối tượng (fig_x <- ggplot(...)) rồi mới save_fig(). Như vậy script chạy bằng Rscript không tạo tệp Rplots.pdf thừa, và bạn có thể thêm lớp sau này.
• Đặt thứ tự hiển thị bằng factor(x, levels = ...) thay vì để R xếp theo bảng chữ cái.
• Nhãn tiếng Việt cần locale UTF-8. Dòng Sys.setlocale("LC_CTYPE", "en_US.UTF-8") ở đầu mỗi script lo việc này.
• Nếu bạn vẽ bản đồ Việt Nam (ví dụ bằng geom_sf()), phải thể hiện quần đảo Hoàng Sa thuộc thành phố Đà Nẵng và quần đảo Trường Sa thuộc tỉnh Khánh Hòa. Đây là quy định bắt buộc của khóa học.

Lỗi thường gặp

• Đặt màu bên trong aes(). aes(colour = "blue") tạo một nhóm tên “blue” với màu mặc định và một chú giải thừa. Màu cố định đặt bên ngoài: geom_line(colour = pal_course[1]).
• Tô ô không thử nghiệm như 0%. Nếu không ghép với lưới đầy đủ, ô thiếu biến mất; nếu điền 0, người đọc tưởng không có đề kháng. Hãy để NA và tô xám.
• Mỗi ô một thang trục y khác nhau. facet_wrap(scales = "free_y") làm mắt người so sánh sai giữa các ô. Với tỷ lệ, cố định thang 0–100%.
• Bỏ cỡ mẫu. Cùng một tỷ lệ, tính trên vài chục chủng hay trên vài trăm chủng, chứa lượng thông tin rất khác nhau.

Bài tập

Bài tập 1 (dễ). Vẽ lại biểu đồ xu hướng cho ciprofloxacin thay vì meropenem.

Lời giải

Chỉ đổi điều kiện lọc kháng sinh; mọi lớp khác giữ nguyên.

# Exercise 1: the trend chart for ciprofloxacin instead of meropenem
trend_cip <- resistance_summary(long[long$antibiotic == "CIP", ], by = c("hospital", "organism", "year"))
fig_ex1 <- ggplot(trend_cip, aes(year, est, colour = hospital)) +
  geom_line() +
  geom_pointrange(aes(ymin = lo, ymax = hi), size = 0.2) +
  facet_wrap(~organism) +
  scale_colour_manual(values = pal_course[1:3]) +
  scale_y_continuous(limits = c(0, 1)) +
  theme_course()
save_fig(fig_ex1, "l05-ex1-cip.png", width = 9, height = 4)

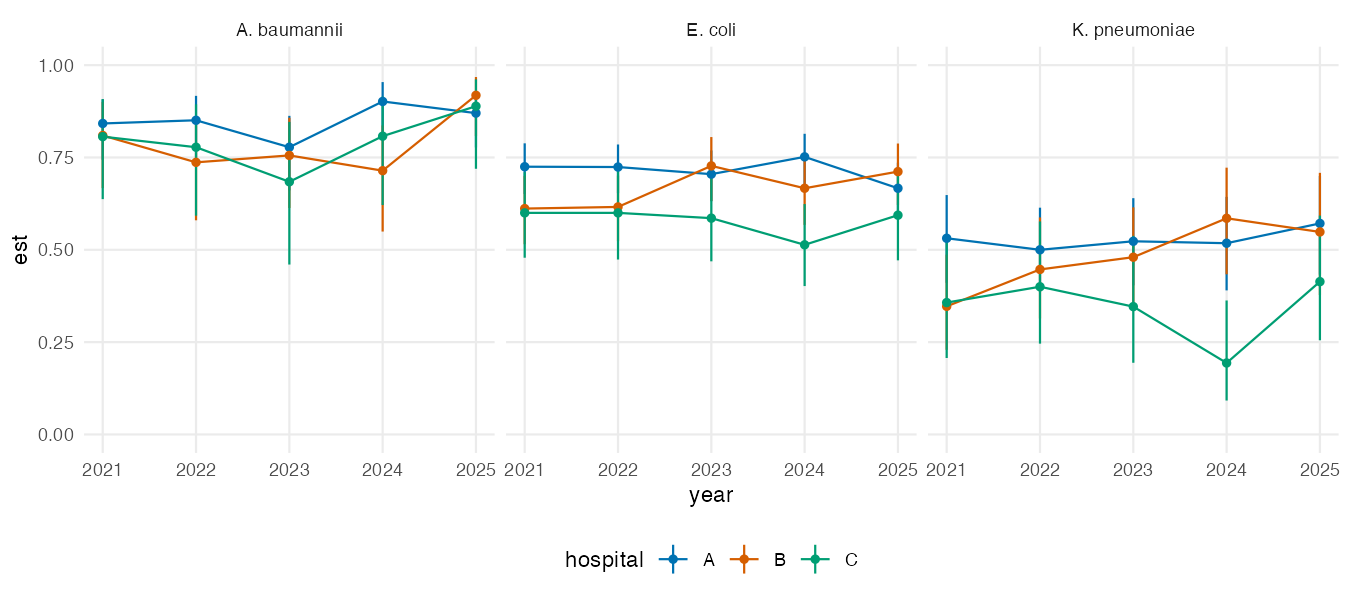

Lời giải bài tập 1

Bài tập 2 (vừa). Vẽ số chủng đầu tiên theo năm, mỗi bệnh viện một ô, các loài đứng cạnh nhau. Bệnh viện nào có ít chủng A. baumannii nhất mỗi năm, và điều đó ảnh hưởng gì đến độ rộng KTC trong biểu đồ xu hướng?

Lời giải

position = "dodge" đặt các cột cạnh nhau thay vì chồng lên nhau. Bảng đếm in ra trước hình cho số chủng A. baumannii theo bệnh viện và năm.

# Exercise 2: first isolates per year, one panel per hospital
n_aba <- table(hospital = first$hospital[first$organism == "A. baumannii"],
               year = first$year[first$organism == "A. baumannii"])
n_aba

        year
hospital 2021 2022 2023 2024 2025
       A   79   69   64   63   77
       B   44   41   45   36   50
       C   33   27   19   27   27

fewest_aba <- names(which.min(rowSums(n_aba)))                 # hospital with fewest A. baumannii
fewest_every_year <- all(apply(n_aba, 2, function(x) names(x)[which.min(x)]) == fewest_aba)
# Mean width of the meropenem trend CIs for A. baumannii, by hospital (percentage points)
tr_aba <- trend[trend$organism == "A. baumannii", ]
ci_width_aba <- tapply(tr_aba$hi - tr_aba$lo, tr_aba$hospital, mean)
round(100 * ci_width_aba, 1)

   A    B    C
20.6 28.1 34.2

# The lesson says: the hospital with the fewest isolates has the widest CIs
stopifnot(ci_width_aba[[fewest_aba]] == max(ci_width_aba))
fig_ex2 <- ggplot(first, aes(x = factor(year), fill = organism)) +
  geom_bar(position = "dodge") +
  facet_wrap(~hospital) +
  scale_fill_manual(values = pal_course[1:3], name = NULL) +
  labs(x = "Năm", y = "Số chủng đầu tiên") +
  theme_course()
save_fig(fig_ex2, "l05-ex2-counts.png", width = 9, height = 4)

Bệnh viện C (tuyến tỉnh) có ít chủng A. baumannii nhất ở mọi năm. Trong biểu đồ xu hướng meropenem, độ rộng trung bình của KTC cho A. baumannii là 34.2 điểm phần trăm ở bệnh viện C, so với 20.6 điểm phần trăm ở bệnh viện A. Ít chủng hơn thì KTC rộng hơn, nên đừng vội đọc một “đợt tăng” ở bệnh viện nhỏ như tín hiệu thật.

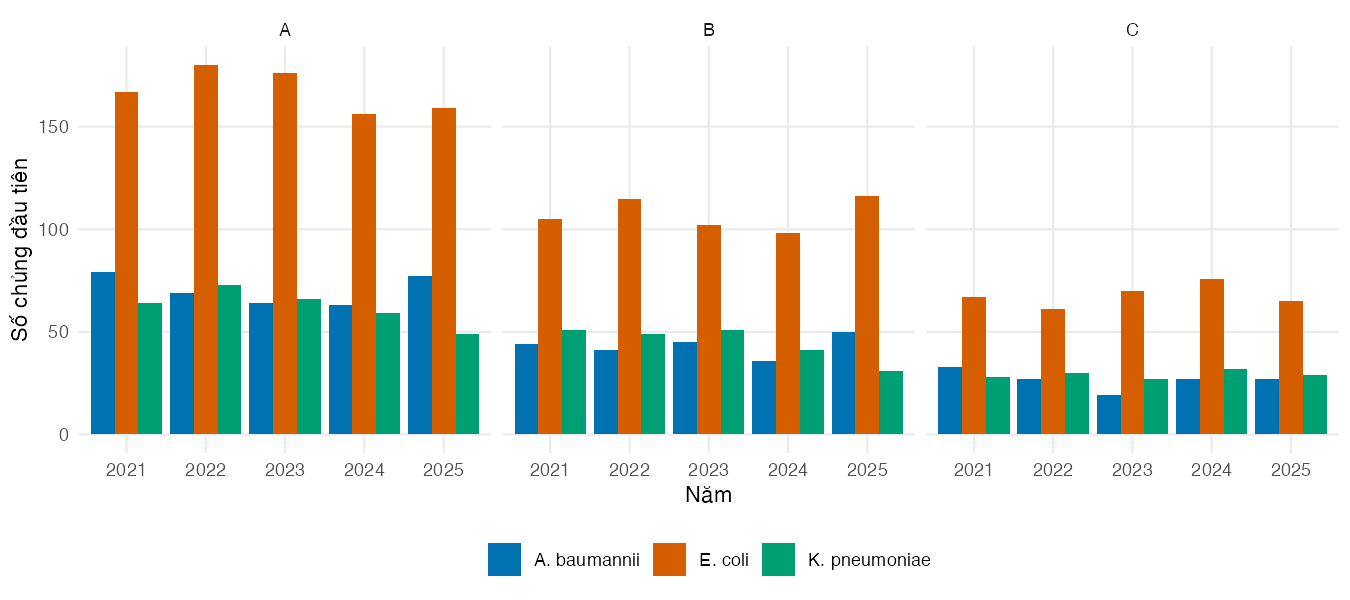

Lời giải bài tập 2

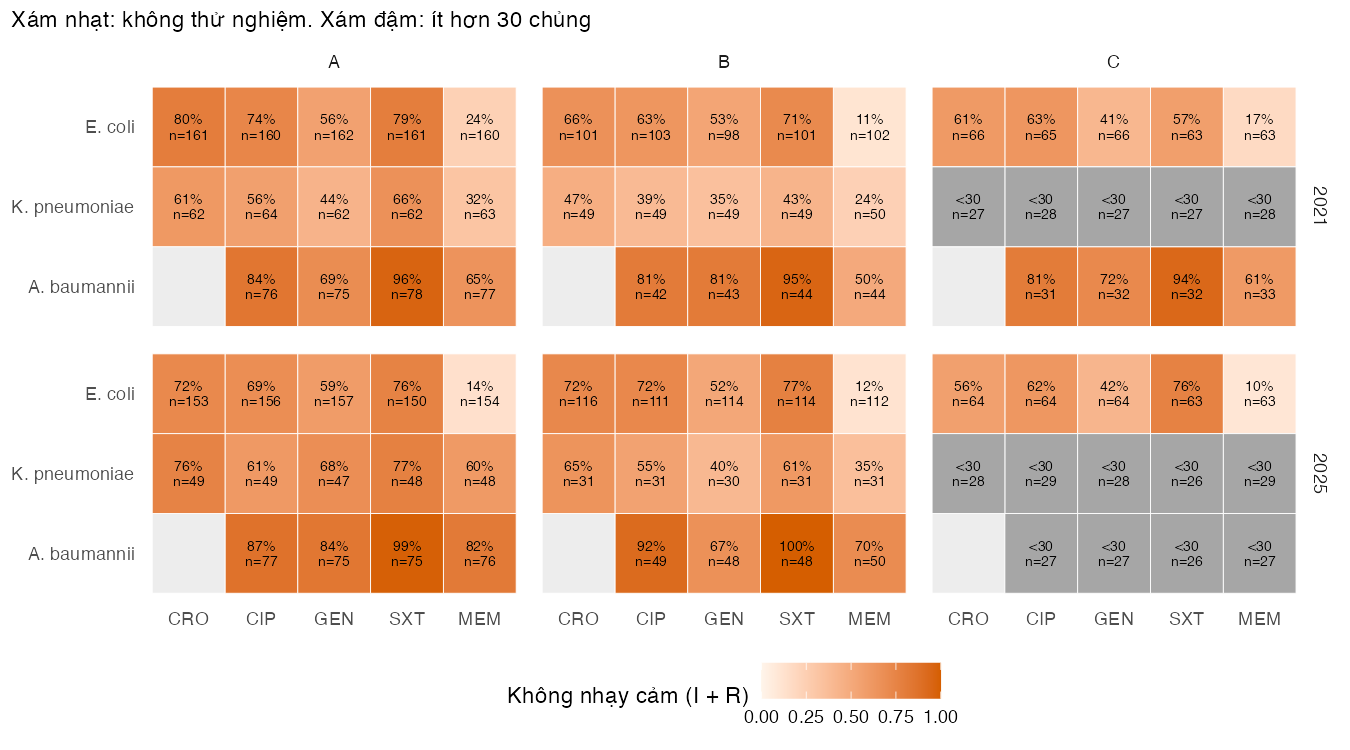

Bài tập 3 (khó hơn). Sửa bản đồ nhiệt để tô màu theo tỷ lệ không nhạy cảm (I + R), và thêm một ô cho năm đầu tiên bên cạnh năm cuối (gợi ý: resistance_summary(..., nonsusceptible = TRUE) và facet_grid(year ~ hospital)). Những ô nào thay đổi nhiều nhất khi chuyển từ R sang I + R?

Lời giải

Lọc bảng dài theo năm đầu và năm cuối, tóm tắt với nonsusceptible = TRUE, ghép với lưới đầy đủ có thêm cột year, rồi dùng facet_grid(year ~ hospital). Đoạn cuối ghép bảng R với bảng I + R để tìm các ô thay đổi nhiều nhất.

# Exercise 3: non-susceptible (I + R) heatmap, first and last year side by side
yrs <- c(min(long$year), max(long$year))
ns_tab <- resistance_summary(long[long$year %in% yrs, ],
                             by = c("hospital", "organism", "antibiotic", "year"),
                             nonsusceptible = TRUE)
r_tab <- resistance_summary(long[long$year %in% yrs, ],
                            by = c("hospital", "organism", "antibiotic", "year"))
grid2 <- expand.grid(hospital = HOSPITALS, organism = org_levels, antibiotic = abx_levels,
                     year = yrs, stringsAsFactors = FALSE)
ns_tab <- merge(grid2, ns_tab, all.x = TRUE)
ns_tab$small <- !is.na(ns_tab$n) & ns_tab$n < min_n               # tested, but too few isolates
ns_tab$fill <- ifelse(!is.na(ns_tab$n) & ns_tab$n >= min_n, ns_tab$est, NA)
ns_tab$label <- ifelse(is.na(ns_tab$n), "",
                       ifelse(ns_tab$small, paste0("<", min_n, "\nn=", ns_tab$n),
                              paste0(round(100 * ns_tab$est), "%\nn=", ns_tab$n)))
ns_tab$antibiotic <- factor(ns_tab$antibiotic, levels = abx_levels)
ns_tab$organism <- factor(ns_tab$organism, levels = rev(org_levels))
fig_ex3 <- ggplot(ns_tab, aes(antibiotic, organism, fill = fill)) +
  geom_tile(colour = "white") +
  geom_tile(data = ns_tab[ns_tab$small, ], fill = "grey65", colour = "white") +   # darker grey: too few isolates
  geom_text(aes(label = label), size = 2.4, lineheight = 0.9) +
  facet_grid(year ~ hospital) +
  scale_fill_gradient(low = "#FFF5EB", high = pal_course[2], limits = c(0, 1),
                      na.value = "grey93", name = "Không nhạy cảm (I + R)") +
  labs(x = NULL, y = NULL,
       subtitle = paste0("Xám nhạt: không thử nghiệm. Xám đậm: ít hơn ", min_n, " chủng")) +
  theme_course() +
  theme(panel.grid = element_blank())
save_fig(fig_ex3, "l05-ex3-ns.png", width = 9, height = 5)
# Which cells change most from R to I + R? (same isolates, so the same n in both tables)
by4 <- c("hospital", "organism", "antibiotic", "year")
both <- merge(r_tab[, c(by4, "est", "n")], ns_tab[, c(by4, "est")], by = by4,
              suffixes = c("_r", "_ns"))
both$diff <- both$est_ns - both$est_r
stopifnot(all(both$diff >= 0))
# Expected increase = P(I) = p_intermediate * (1 - proportion R): I is only recorded among non-R isolates
both$expected <- p_sim$p_intermediate * (1 - both$est_r)
top3 <- head(both[order(-both$diff), c(by4, "n", "diff", "expected")], 3)
top3$times_expected <- top3$diff / top3$expected
top3

   hospital      organism antibiotic year  n      diff   expected
75        C K. pneumoniae        CIP 2021 28 0.1071429 0.03214286
82        C K. pneumoniae        MEM 2025 29 0.1034483 0.03275862
71        C       E. coli        MEM 2021 63 0.0952381 0.04603175
   times_expected
75       3.333333
82       3.157895
71       2.068966

n_median <- median(both$n)                 # typical number of isolates per cell
n_top_small <- sum(top3$n < n_median)      # how many of the top three are smaller than typical
round(cor(both$est_r, both$diff), 2)

[1] -0.54

stopifnot(cor(both$est_r, both$diff) < 0)   # larger increases where R is low, as expected

Lời giải bài tập 3

Trong dữ liệu mô phỏng, xác suất một chủng không đề kháng được ghi là I là như nhau cho mọi tổ hợp (p_intermediate = 0.05, giá trị minh họa). Vì vậy phần tăng thêm kỳ vọng khi chuyển từ R sang I + R là \(p_I \times (1 - \text{tỷ lệ R})\), tối đa 0.05, và lớn nhất ở các ô có tỷ lệ R thấp. Hệ số tương quan giữa tỷ lệ R và phần tăng thêm là -0.54.

Ba ô tăng nhiều nhất tăng gấp 2.1 đến 3.3 lần mức kỳ vọng. Chúng dựa trên 28 đến 63 chủng mỗi ô, và 2 trong ba ô có ít chủng hơn trung vị 62 chủng của mọi ô. Ô càng nhỏ, dao động lấy mẫu càng dễ đẩy chênh lệch quan sát vượt xa kỳ vọng, nên đừng đọc các ô này như khác biệt thật. Đây là lý do bản đồ nhiệt ghi n trong từng ô và tô riêng các ô dưới 30 chủng.

Tài liệu tham khảo

Bệnh viện Đa khoa khu vực Củ Chi. 2024. “Danh mục giá thầu thuốc bệnh viện 2024 (Lần 2)”. 2024. https://bvdkkvcuchi.vn/wp-content/uploads/2024/12/DANH-MUC-THUOC-DANG-WEBSITE-BV-nam-2024-lan-2.pdf.

Bệnh viện Trung ương Thái Nguyên. 2023. “Danh mục thuốc trúng thầu tại Bệnh viện Trung ương Thái Nguyên (áp dụng từ ngày 17/10/2023 theo Quyết định số 1580/QĐ-BVTWTN)”. 17 Tháng Mười 2023. https://bvdktuthainguyen.gov.vn/uploads/media/tai%20lieu/danh%20muc%20thuoc/thuoc%202022-2023/DM%20thu%E1%BB%91c%20tr%C3%BAng%20th%E1%BA%A7u%202023%20BVTW%20TN%20(1).xlsx.

Hindler, Janet F., và John Stelling. 2007. “Analysis and presentation of cumulative antibiograms: a new consensus guideline from the Clinical and Laboratory Standards Institute”. Clinical Infectious Diseases 44 (6): 867–73. https://doi.org/10.1086/511864.

Larsson, M., L. V. N. Truong, T. D. Nguyen, T. N. Do, và c.s. 2025. “Burden of carbapenem-resistant Gram-negative bacterial infections in Vietnam: a national hospital survey”. Journal of Hospital Infection 165: 189–98. https://doi.org/10.1016/j.jhin.2025.03.019.

Okabe, Masataka, và Kei Ito. 2008. “Color Universal Design (CUD): how to make figures and presentations that are friendly to colorblind people”. https://jfly.uni-koeln.de/color/.

Tran, Christian, John Hargy, Bryan Hess, và Matthew A. Pettengill. 2023. “Estimated impact of low isolate numbers on the reliability of cumulative antibiogram data”. Microbiology Spectrum 11 (1): e0393922. https://doi.org/10.1128/spectrum.03939-22.

Wickham, Hadley. 2010. “A layered grammar of graphics”. Journal of Computational and Graphical Statistics 19 (1): 3–28. https://doi.org/10.1198/jcgs.2009.07098.

Wickham, Hadley, Danielle Navarro, và Thomas Lin Pedersen. không ngày. ggplot2: Elegant Graphics for Data Analysis. 3rd ab. Truy cập 8 Tháng Mười 2026. https://ggplot2-book.org/.

Kịch bản video (~13 phút)

#	Slide	Lời giảng chính	Hình/Code
1	Ngữ pháp đồ họa	Dữ liệu, aes, geom, scale, facet, theme	Sơ đồ các lớp
2	Biểu đồ đầu tiên	Đọc lệnh như một câu; cộng từng lớp	l05-grammar, figs/l05-bar.png
3	Ánh xạ và đặt cố định	aes(colour = hospital) khác colour = "blue"	Ví dụ lỗi
4	Antibiogram là gì	Tóm tắt thường niên theo loài × kháng sinh; CLSI báo cáo %S, khóa học vẽ %R	Trích Hindler 2007
5	Chuẩn bị dữ liệu ô	Lưới đầy đủ; nhãn; ngưỡng số chủng tối thiểu	l05-antibiogram-data
6	Bản đồ nhiệt	geom_tile, geom_text, ô xám	figs/l05-antibiogram.png
7	Xu hướng có KTC	geom_pointrange, position_dodge, facet_wrap	figs/l05-trend.png
8	Bài học từ hình	KTC rộng ở bệnh viện nhỏ; đừng đọc nhiễu thành xu hướng	KTC rộng nhất
9	Biểu đồ quả tạ	Tác động của loại chủng lặp lại	figs/l05-dedup.png
10	Giao diện khóa học	theme_course(), pal_course, save_fig()	l05-theme
11	Lỗi thường gặp	Màu trong aes; ô thiếu; thang tự do; bỏ n	Callout cảnh báo
